CH02. Single View Metrology (1)

Introduction

지난 강에서 3D world를 digital image로 transform하는 camera matrix에 대해서 알아보았다.

그렇다면, 역으로 3D world의 구조를 하나의 이미지만을 가지고 추정할 수 있을까?

---

Transformations in 2D

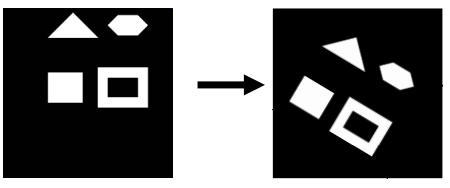

Isometric transformation

거리를 보존하는 transformation이다.

가장 basic한 형태로, rotation $R$ 과 translation $t$ 로 표현된다.

3의 자유도를 가지며, 수학적으로 정의하면,

$$\left[\begin{array}{c}{x}^{\prime }\\ y^{\prime }\\ 1\end{array}\right]=\left[\begin{array}{cc}R& t\\ 0& 1\end{array}\right]\left[\begin{array}{c}x\\ y\\ 1\end{array}\right]$$

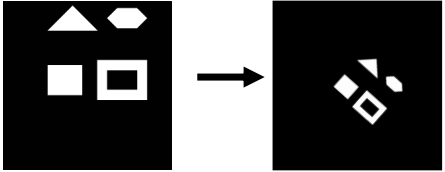

Similarity transformation

모양(shape)을 보존하는 transformation이다.

직관적으로 보면, isometric transformation에 scaling을 추가한 것이다.

따라서 isometric transformation은 $s=1$인 similarity transformation의 특별한 경우라고 볼 수 있다.

모양을 보존하기 때문에, 비율이나 각도 등은 보존이 된다.

4의 자유도를 가지며, 수학적 정의는,

$$\left[\begin{array}{c}{x}^{\prime }\\ y^{\prime }\\ 1\end{array}\right]=\left[\begin{array}{cc}SR& t\\ 0& 1\end{array}\right]\left[\begin{array}{c}x\\ y\\ 1\end{array}\right],S=\left[\begin{array}{cc}s& 0\\ 0& s\end{array}\right]$$

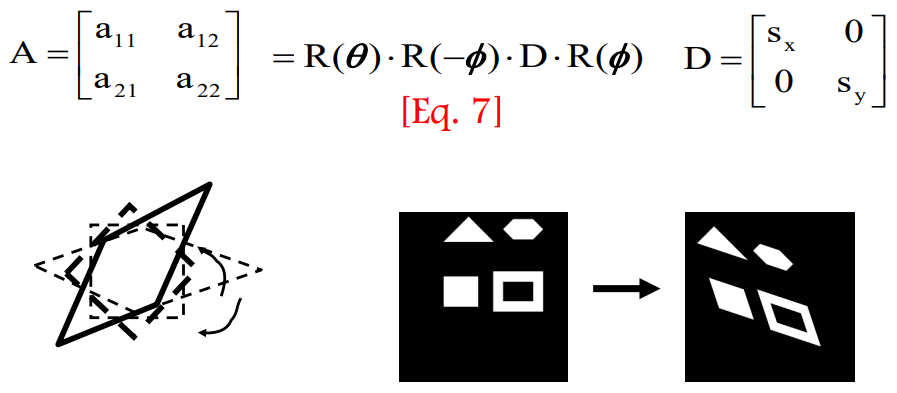

Affine transformation

점(points)과 직선(straight lines) 그리고 평행성(parallelism)을 보존하는 transformation이다.

벡터 $v$에 대해서, affine transformation $T$는

$$T(v)=Av+t$$

와 같이 정의된다. ($A$는 ${\mathbb{R}}^n$의 linear transformation임)

Homogeneous coordinate으로는, affine transformation을 다음과 같이 정의할 수 있다.

$$\left[\begin{array}{c}{x}^{\prime }\\ y^{\prime }\\ 1\end{array}\right]=\left[\begin{array}{cc}A& t\\ 0& 1\end{array}\right]\left[\begin{array}{c}x\\ y\\ 1\end{array}\right]$$

식을 보면 알 수 있듯이, 모든 similarity transformation은 affine transformation의 특별한 case이다.

이는 6의 자유도를 갖는다.

$$A=UD{V}^T=U{V}^{T}VD{V}^T=(U{V}^T)(V)(D)(V^T)$$

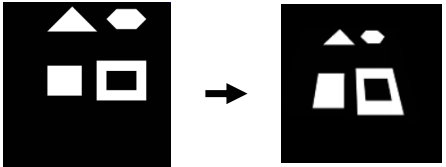

Projective transformation

직선을 직선으로 mapping하기는 하지만, 평행성(parallelism)을 보존하지는 않는다.

Homogeneous coordinate에서 projective transformation은 다음과 같다.

$$\left[\begin{array}{c}{x}^{\prime }\\ y^{\prime }\\ 1\end{array}\right]=\left[\begin{array}{cc}A& t\\ v& b\end{array}\right]\left[\begin{array}{c}x\\ y\\ 1\end{array}\right]$$

식을 보면 알 수 있듯이, affine transformation의 좀 더 general 한 버전이라고 할 수 있다.

Parallelism을 보존하지는 못하지만, line을 line으로 mapping 하기 때문에 points의 collinearity는 보존한다.

따라서 4개의 collinear points $P_1,P_2,P_3,P_4$의 cross ratio 는 projective transformation 하에서 invariant하다.

$$\text{cross ratio}=\frac{\Vert P_3-P_1\Vert \Vert P_4-P_2\Vert }{\Vert P_3-P_2\Vert \Vert P_4-P_1\Vert }$$



---

Points and Lines at Infinity

직선(line)은 이미지의 구조를 파악하는 데 굉장히 중요한 요소이므로, 2D, 3D에서의 정의를 모두 아는 것은 필수적이다.

2D line $l$ 은 homogeneous vector로 다음과 같이 정의된다.

$$\ell ={\left[\begin{array}{ccc}a& b& c\end{array}\right]}^T$$

이 때, $-\frac{a}{b}$ 는 기울기, $-\frac{c}{b}$ 는 y-절편을 나타낸다.

조금 더 formal하게 써보면,

$$\mathrm{\forall }p=\left[\begin{array}{c}x\\ y\end{array}\right]\in \ell ,\left[\begin{array}{ccc}a& b& c\end{array}\right]\left[\begin{array}{c}x\\ y\\ 1\end{array}\right]=0$$

처럼 표현이 가능하다.



💡 일반적으로, 두 직선 $\ell ,{\ell }^{\prime }$은 점 $x$ 에서 만나고, 이 점은 $\ell$과 ${\ell }^{\prime }$의 cross product로 정의된다.

증명)

두 교차하는 직선 $\ell ,{\ell }^{\prime }$이 주어졌을 때, 교점 $x$는 반드시 두 직선 $\ell ,{\ell }^{\prime }$ 위에 있어야 한다.

따라서, $x^T\ell =0$ 과 $x^T{\ell }^{\prime }=0$ 을 둘 다 만족한다.

$x=\ell \times {\ell }^{\prime }$ 이라고 잡으면, cross product의 정의에 따라, vector $x$는 두 벡터 $\ell ,{\ell }^{\prime }$과 직교하고,

직교의 정의에 따라, $x^T\ell =0$ 과 $x^T{\ell }^{\prime }=0$ 이 된다.

그러므로, $x$의 정의가 constraint을 만족한다.



그렇다면 평행한 직선은 어떨까?

교점이 없다라고 생각하겠지만, 두 직선은 무한대에서 만난다고 할 수 있다.



Homogeneous coordinates에서 무한대에 있는 점은 ${\left[\begin{array}{ccc}x& y& 0\end{array}\right]}^T$로 표현할 수 있다.

앞서 homogeneous coordinate으로부터 euclidean coordinate을 얻기 위해선 마지막 좌표값으로 나머지를 다 나누면 된다고 했었다.

따라서 0으로 나누게 되면 무한대에 있는 point가 나오게 된다.



두 평행한 직선 $\ell ,{\ell }^{\prime }$ 은 기울기가 같으므로 $\frac{a}{b}=\frac{a^{\prime }}{b^{\prime }}$ 이다.

그리고 homogeneous coordinate을 이용해 교점을 찾으면,

$$\ell \times {\ell }^{\prime }\propto \left[\begin{array}{c}b\\ -a\\ 0\end{array}\right]=x_{\mathrm{\infty }}$$

가 된다. ($\ell ,{\ell }^{\prime }$ cross product하면 유도 가능)

따라서, 두 평행한 직선은 무한대에서 만난다는 것을 확인할 수 있으며,

이 교점을 ideal point 라고 부른다.

또 하나 ideal point의 흥미로운 성질은, $-\frac{a}{b}$ 의 기울기를 가지는 모든 평행한 직선은 ideal point에서 모두 만난다는 것이다.

$${\ell }^T{x}_{\mathrm{\infty }}=\left[\begin{array}{ccc}a& b& c\end{array}\right]\left[\begin{array}{c}b\\ -a\\ 0\end{array}\right]=0$$

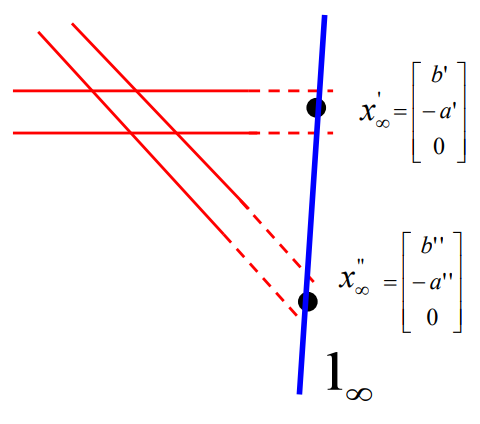

이제 points of infinity 에서 lines at infinity로 사고를 확장해보자.

두 개 혹은 그 이상의 평행한 직선의 쌍들이 있다고 해보자.

각 쌍들은 교점 $\{x_{\mathrm{\infty },1},...,x_{\mathrm{\infty },n}\}$에서 각각 만날 것이다.

이 무한대의 점을 모두 지나는 직선 ${\ell }_{\mathrm{\infty }}$는 반드시 $\mathrm{\forall }i,{\ell }_{\mathrm{\infty }}^T{x}_{\mathrm{\infty },i}=0$ 을 만족해야 한다.

이 말인 즉슨, ${\ell }_{\mathrm{\infty }}={\left[\begin{array}{ccc}0& 0& c\end{array}\right]}^T$을 만족함을 의미한다.

여기서 $c$는 임의의 값이므로 이를 그냥 ${\ell }_{\mathrm{\infty }}={\left[\begin{array}{ccc}0& 0& 1\end{array}\right]}^T$이라고 정의할 수 있다.

그렇다면, 무한대의 점 $p_{\mathrm{\infty }}$에 generic projective transformation $H$를 적용하면 어떻게 될까?

$$p^{\prime }=H{p}_{\mathrm{\infty }}=\left[\begin{array}{cc}A& t\\ v& b\end{array}\right]\left[\begin{array}{c}1\\ 1\\ 0\end{array}\right]=\left[\begin{array}{c}{p}_x^{\prime }\\ p_y^{\prime }\\ p_z^{\prime }\end{array}\right]$$

잘 보면 $p^{\prime }$의 마지막 원소가 더 이상 0이 아님을 알 수 있다.

즉, projective transformation은 points at infinity를 무한대가 아닌 점으로 mapping한다는 뜻이다.

(projective transformation의 성질을 생각해보면, parallelism을 보존하지 못한다고 했으므로)

하지만 affine transformation의 경우는 무한대의 점에서 무한대의 점으로 그대로 mapping함을 유의하자.

$$p^{\prime }=H{p}_{\mathrm{\infty }}=\left[\begin{array}{cc}A& t\\ 0& 1\end{array}\right]\left[\begin{array}{c}1\\ 1\\ 0\end{array}\right]=\left[\begin{array}{c}{p}_x^{\prime }\\ p_y^{\prime }\\ 0\end{array}\right]$$

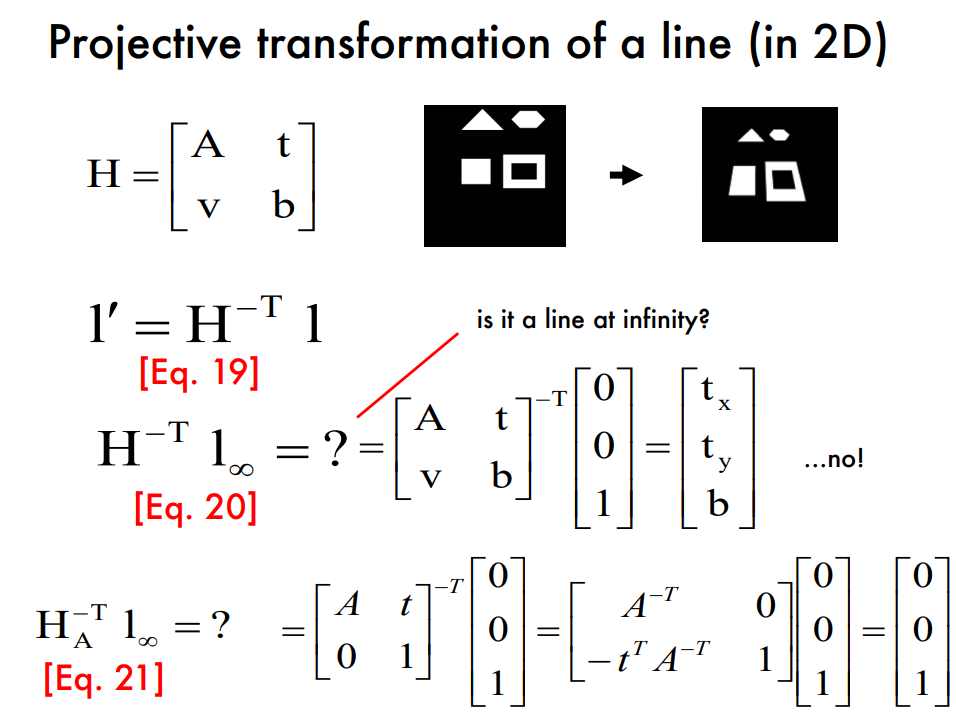

그러면 projective transformation $H$를 line $\ell$ 에 적용해 새로운 line ${\ell }^{\prime }$을 얻어보자.

직선 $\ell$을 지나는 모든 점 $x$는 $x^T\ell =0$ 을 만족한다.

Transformed space에서도 projective transformation은 직선을 직선으로 mapping한다고 했으므로,

$x^{\prime T}{\ell }^{\prime }=0$ 을 만족해야한다.

Identity property를 이용해 식을 한번 변형해보자.

$$x^{T}I\ell =x^T{H}^T{H}^{-T}\ell =0$$

직선 $\ell$ 에 projective transformation을 적용했으니 그 위의 모든 점들도 마찬가지로 transform된다.

따라서 $x^{\prime }=Hx$ 임을 알 수 있다.

$$x^{T}I\ell =x^T{H}^T{H}^{-T}\ell =0=x^{\prime T}{\ell }^{\prime }$$

이므로

$$x^T{H}^T{H}^{-T}\ell =x^{\prime T}{\ell }^{\prime }$$

이고, $x^T{H}^T=(Hx{)}^T$이므로

$$x^{\prime T}{H}^{-T}\ell =x^{\prime T}{\ell }^{\prime }$$

즉 ${\ell }^{\prime }=H^{-T}\ell$ 를 유도해낼 수 있다.

Points at infinity와 비슷하게 line at infinity에 projective transformation을 적용하면 무한대가 아닌 직선으로 mapping될 수가 있다.

(마찬가지로 affine transformation은 lines at infinity를 lines at infinity로 mapping함)
